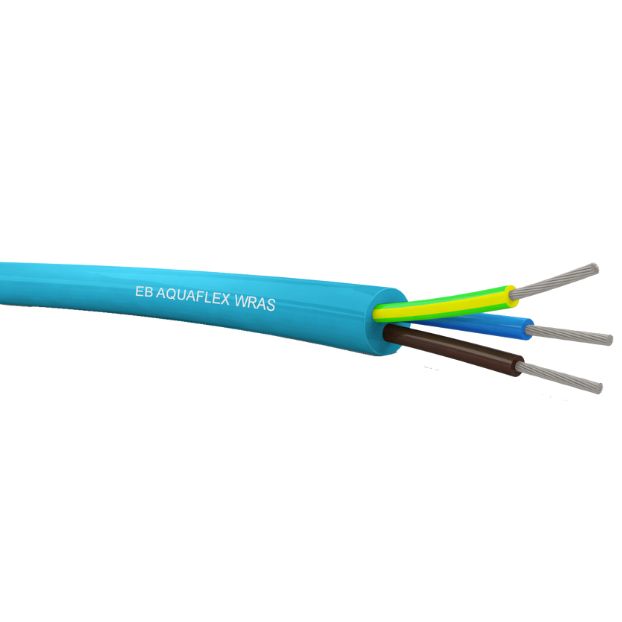

EB AQUAFLEX type 05 (XLPE)
Applicazioni
Cavi SpecialiNumero di revisione
3
Data di revisione
23/07/2019
Realizzazione
Cavo per applicazioni acqua potabile
Descrizione
Cavo flessibile isolato in XLPE
Tipo Cavo
Multipolare
MaterialiXlpe Certificazioni
Elettro Brescia S.p.A.
SCHEDA TECNICA
Dati tecnici
| Tensione nominale | 300/500 V |
|---|---|
| Condizioni di impiego | Isolamento con mescola speciale in XLPE adatta all'uso permanente in acqua. |
| Tipo di conduttore elettrico | Rame flessibile stagnato |
| Tipo di isolamento | EI7 (EN 50363-1) |
| Tipo di guaina esterna | XLPE |
| Colore della guaina esterna | Blu |
| Temperatura di esercizio | -40° C | +90° C |
| Temperatura di corto circuito | +200° C sul conduttore (max 5 sec.) |
| Tensione di prova | 2000 V |
| Marcatura cavo | EB AQUAFLEX ACS KTW WRAS (sezione) mm² |
| Raggio minimo di curvatura | Installazione mobile: 4 volte il diametro esterno. Installazione fissa: 3 volte il diametro esterno. |
Norme di riferimento
| Conduttore | EN 60228; IEC 60228 |
|---|---|
Dimensioni
| Sezione nominale | Diametro max fili | Diametro conduttore | Spessore isolamento | Diametro isolamento ± 0,1 | Spessore guaina | Diametro medio esterno ± 0,2 | Resistenza elettrica rame 20°C | Peso indicativo | Fattore CU |
|---|---|---|---|---|---|---|---|---|---|
| (Nxmm2) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ω/km) | (kg/km) | (kg/km) |
| 2x0,75 | 0,21 | 1,05 | 0,60 | N/A | 0,80 | 6,4 | 26,7000 | 58,00 | 14,4000 |
| 2x1,00 | 0,21 | 1,21 | 0,60 | N/A | 0,90 | 6,8 | 20,0000 | 69,00 | 19,2000 |
| 2x1,50 | 0,26 | 1,44 | 0,80 | N/A | 1,00 | 8,4 | 13,7000 | 100,00 | 28,8000 |
| 2x2,50 | 0,26 | 1,88 | 0,90 | N/A | 1,10 | 9,8 | 8,2100 | 145,00 | 48,0000 |
| 2x4,00 | 0,31 | 2,44 | 1,00 | N/A | 1,20 | 11,4 | 5,0900 | 188,00 | 76,8000 |
| 3G0,75 | 0,21 | 1,05 | 0,60 | N/A | 0,90 | 6,9 | 26,7000 | 72,00 | 21,6000 |
| 3G1,00 | 0,21 | 1,21 | 0,60 | N/A | 0,90 | 7,2 | 20,0000 | 83,00 | 28,8000 |
| 3G1,50 | 0,26 | 1,44 | 0,80 | N/A | 1,00 | 8,9 | 13,7000 | 125,00 | 43,2000 |
| 3G2,50 | 0,26 | 1,88 | 0,90 | N/A | 1,10 | 10,4 | 8,2100 | 175,00 | 72,0000 |
| 3G4,00 | 0,31 | 2,44 | 1,00 | N/A | 1,20 | 12,1 | 5,0900 | 217,00 | 115,2000 |
| 3G6,00 | 0,31 | 2,96 | 1,00 | N/A | 1,40 | 13,8 | 3,3900 | 283,00 | 172,8000 |
| 4G0,75 | 0,21 | 1,05 | 0,60 | N/A | 0,90 | 7,5 | 26,7000 | 90,00 | 28,8000 |
| 4G1,00 | 0,21 | 1,21 | 0,60 | N/A | 0,90 | 7,7 | 20,0000 | 100,00 | 38,4000 |
| 4G1,50 | 0,26 | 1,44 | 0,80 | N/A | 1,10 | 9,9 | 13,7000 | 150,00 | 57,6000 |
| 4G2,50 | 0,26 | 1,88 | 0,90 | N/A | 1,20 | 11,5 | 8,2100 | 220,00 | 96,0000 |
| 4G4,00 | 0,31 | 2,44 | 1,00 | N/A | 1,30 | 13,4 | 5,0900 | 271,00 | 153,6000 |
| 4G6,00 | 0,31 | 2,96 | 1,00 | N/A | 1,50 | 15,3 | 3,3900 | 375,00 | 230,4000 |
| 5G0,75 | 0,21 | 1,05 | 0,60 | N/A | 1,00 | 8,4 | 26,7000 | 105,00 | 36,0000 |
| 5G1,00 | 0,21 | 1,21 | 0,60 | N/A | 1,00 | 8,7 | 20,0000 | 120,00 | 48,0000 |
| 5G1,50 | 0,26 | 1,44 | 0,80 | N/A | 1,10 | 10,8 | 13,7000 | 180,00 | 72,0000 |
| 5G2,50 | 0,26 | 1,88 | 0,90 | N/A | 1,30 | 12,8 | 8,2100 | 260,00 | 120,0000 |
| 5G4,00 | 0,31 | 2,44 | 1,00 | N/A | 1,40 | 14,9 | 5,0900 | 358,00 | 192,0000 |
Identificazione isolamento
| Numero anime | Sequenza identificazione isolamento |
|---|---|
2 | Blu-Marrone |
3 | GialloVerde-Blu-Marrone |
4 | GialloVerde-Blu-Marrone-Nero / GialloVerde-Marrone-Nero-Grigio |
5 | GialloVerde-Blu-Marrone-Nero-Grigio |
